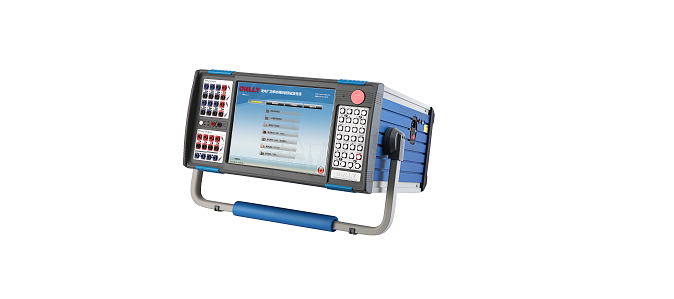

LDDL-NE系列
LDDL-NE系列新能源場站一次調頻信號源
制造商：廣東昂立電氣自動化有限公司
LDDL-NE系列新能源場站一次調頻信號源技術參數及說明
|
配置/型號
|
NE660
|
NE460
|
NE430
|
NE400
|
|
D/A路數同時輸出
|
12路
|
10路
|
7路
|
4路
|
|
標準型交流電壓量程/相
|
6×300V
|
6×300V
|
4×300V
|
4×300V
|
|
標準型交流電流量程/相
|
6×35A
|
6×35A
|
3×35A
|
-
|
|
直流電壓
|
6x±300V
|
4x±300V
|
4x±300V
|
4x±300V
|
|
直流電流
|
6x±20A
|
6x±20A
|
4x±20A
|
-
|
|
最大頻率（選配）
|
3100Hz
|
3100Hz
|
3100Hz
|
3100Hz
|
|
諧波（選配）
|
62次
|
62次
|
62次
|
62次
|
|
最大交流電壓（選配）
|
380V
|
380V
|
380V
|
380V
|
針對新能源網源協調能力測試要求以及現場試驗內容及方法，昂立電氣（ONLLY）總結多年微機繼電保護測試系統研發經驗，設計開發出專用的新能源場站一次調頻測試系統，以滿足新能源場站現場功率協調控制測試的需要。
LDDL-NE系列新能源場站一次調頻測試系統不僅具備專用的新能源場站測試菜單，包括頻率采樣測試、一次調頻功能測試、調頻抗干擾測試等，滿足新能源場站的調頻裝置測試需求。
|
供電
電源
|
功耗
|
＜2000VA
|
|
|
供電方式
|
220V±20%（47～63Hz）；DC:220±5% V
|
||
|
電壓源
|
交流電壓范圍
|
（0～300 ）V
|
|
|
交流電壓準確度
|
輸出小于2V時，絕對誤差小于2mV
2V至量程，相對誤差小于0.1%
|
||
|
總諧波畸變率
|
5V至量程，總諧波畸變率≤0.2%
|
||
|
交流電壓功率
|
輸出額定電壓時，功率不小于30VA；
輸出最大電壓時，功率不小于100VA；
所有電壓相可同時帶載輸出
|
||
|
輸出時間
|
連續輸出
|
||
|
直流電壓范圍
|
0～700V（L-L）；-350～+350V（L-N）
|
||
|
直流電壓功率
|
在±350VDC，輸出功率＞100W；在±125VDC，輸出功率＞60W，所有電壓相可同時帶載輸出
|
||
|
電流源
|
交流電流范圍
|
（0～35）A，可多相并聯輸出
|
|
|
交流電流準確度
|
0.5A以下，絕對誤差小于1mA；
0.5A至量程，相對誤差小于0.1%
|
||
|
總諧波畸變率THD
|
0.5A至量程，總諧波畸變率≤0.2%
|
||
|
交流電流功率
|
0.5A：最大負載大于18.0Ω；
30A：最大負載大于0.30Ω（滿足所有繼電保護二次CT負載）所有電流相可同時帶載輸出
|
||
|
交流輸出時間
|
≤10A，連續輸出；
10-20A，輸出時間不少于60s；
＞20A，輸出時間不少于10s
|
||
|
直流電流范圍
|
（0～20）A
|
||
|
直流電流準確度
|
1A以下，絕對誤差小于5mA；
1A至量程，相對誤差小于0.2%
|
||
|
直流電流分辨率
|
1mA
|
||
|
直流電流功率
|
單相功率＞200W 所有電流相可同時帶載輸出
|
||
|
相位
|
范圍：±360º；誤差：＜0.2º；分辨率：0.1º
|
||
|
獨立輔助直流
|
110/220VDC可切換，功率不小于100W, 精度：0.5%
|
||
|
同步接口
|
同步方式（選配）
|
北斗/GPS /；（選配） IRIG-B/PPS
|
|
|
同步接口
|
SMA天線接口*1
ST光口*2（IN/OUT各1）
電口*2（IN/OUT各1）
|
||
|
網絡控制
|
電以太網
|
RJ45*2
|
|
|
Wi-Fi
|
內置Wi-Fi模塊，可無線控制測試儀
|
||
|
箱體尺寸及重量
|
整機重量：＜11.0kg
整機尺寸：390mm×200mm×380mm
|
||
